Техническое зрение как элемент системы



Изучив требования, связанные с внедрением системы «Честный Знак», специалисты предприятий-производителей продукции, для которой маркировка становится обязательной, сталкиваются с задачей определения минимально возможной конфигурации оборудования, необходимого для решения задачи. Многие источники дают рекомендации, ограничивающиеся упоминанием систем технического зрения, необходимого, например, для верификации вводимых в оборот кодов DATAMATRIX.

Разберём подробнее с помощью какого оборудования возможно решение поставленной задачи.

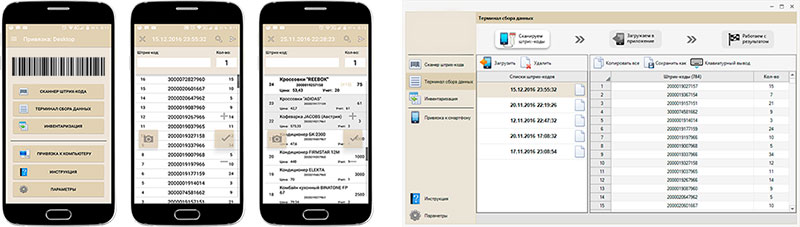

Смартфон + специализированное приложение

На рынке доступны приложения для смартфонов, превращающие их в сканеры штрих-кодов. Считав коды и синхронизировав смартфон с ПК, можно в «ручном» режиме перенести коды DATAMATRIX на ПК и отправить на сервер ЦРПТ, работающий с системой «Честный знак».

Такое решение пригодно для работы с единичными кодами. Если, например, Вам необходимо ввести в систему сведения о десятке кодов, то такое решение может Вас заинтересовать.

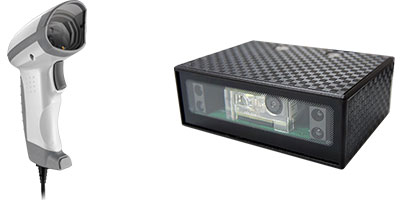

Сканеры штрих-кодов

Ручные и стационарные широко применяются для решения обратной задачи – считывании кодов в розничной продаже и хорошо знакомы каждому, кто посещает магазины.

Стоимость таких сканеров невелика, и они вполне могут использоваться для решения задачи сериализации и поштучной агрегации при работе с мелкими партиями продукции с кодами. Необходимое условие – возможность неоднократно вручную изменить относительное положение кода и сканера. Вероятность считывания корректного кода таким сканером с первого раза составляет около 70%. Все мы сталкивались с тем, что кассиру розничной торговой сети приходится предпринимать несколько попыток считывания кода. Если считывается код, например, с головки сыра на небольшом производстве, оператор имеет такую возможность. И, напротив – при движении на конвейере, на котором неизбежны вибрации, стаканчиков с йогуртом, такой возможности нет.  Производительность системы с таким оборудованием недостаточна для серийного производства.

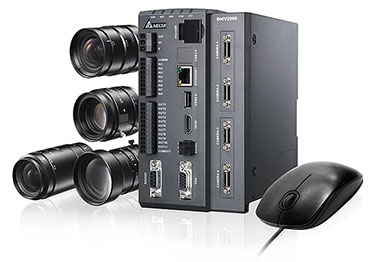

Системы технического зрения на основе контроллеров обработки визуальных изображений

позволяют решать задачи, связанные с сериализацией и агрегацией, однако имеют высокую цену (их функционал заведомо избыточен), требуют применения дополнительного освещения (используемые камеры не снабжены источниками света) и выделения места для установки контроллера. Прекрасный инструмент для решения многих других задач в этом случае не оптимален.

СМАРТ-КАМЕРА VIS100

Оптимальное решение для считывания кодов в движущемся потоке – специализированная смарт-камера (например, VIS100, производимая концерном DELTA ELECTRONICS). Эти камеры можно применять для решения задач сериализации и групповой (послойной) агрегации.

Cмарт-камера VIS100-30G12D включена в список рекомендованного оборудования для систем маркировки молочных продуктов.

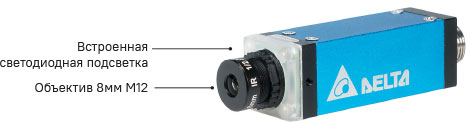

Для считывания кода и передачи его в ERP-систему ничего кроме камеры, смонтированной в зоне контроля, и Ethernet-кабеля не потребуется - в состав смарт-камеры входит объектив и встроенная подсветка. Для камеры разработано ПО, обеспечивающее простую интеграцию с популярными бизнес-приложениями «1С».

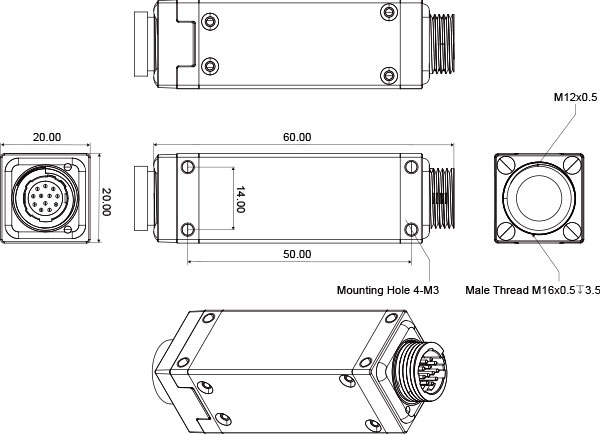

Габаритные и присоединительные размеры

Таким образом, для решения задач сериализации серийно производимой продукции и групповой (послойной) агрегации оптимальным решением является смарт-камера. При этом существует ещё одна задача, смежная с указанными – вывод товара в первичной упаковке из системы, например, для проведения экспертизы или при выбраковке. Для её решения целесообразнее применять бюджетный ручной сканер.
